最近在废品店淘到一个己拆了一半的电磁炉机芯，由于没有它外面的接口板，所以决定改装一下。用豪宇机电生产的1103主板，主电路结构不改动，增加两个直流支撑电容各80UF/800VDC，谐振电容还是用回电磁炉的电容，这样结构上紧凑，外观好看。

原来电磁炉配件如图1

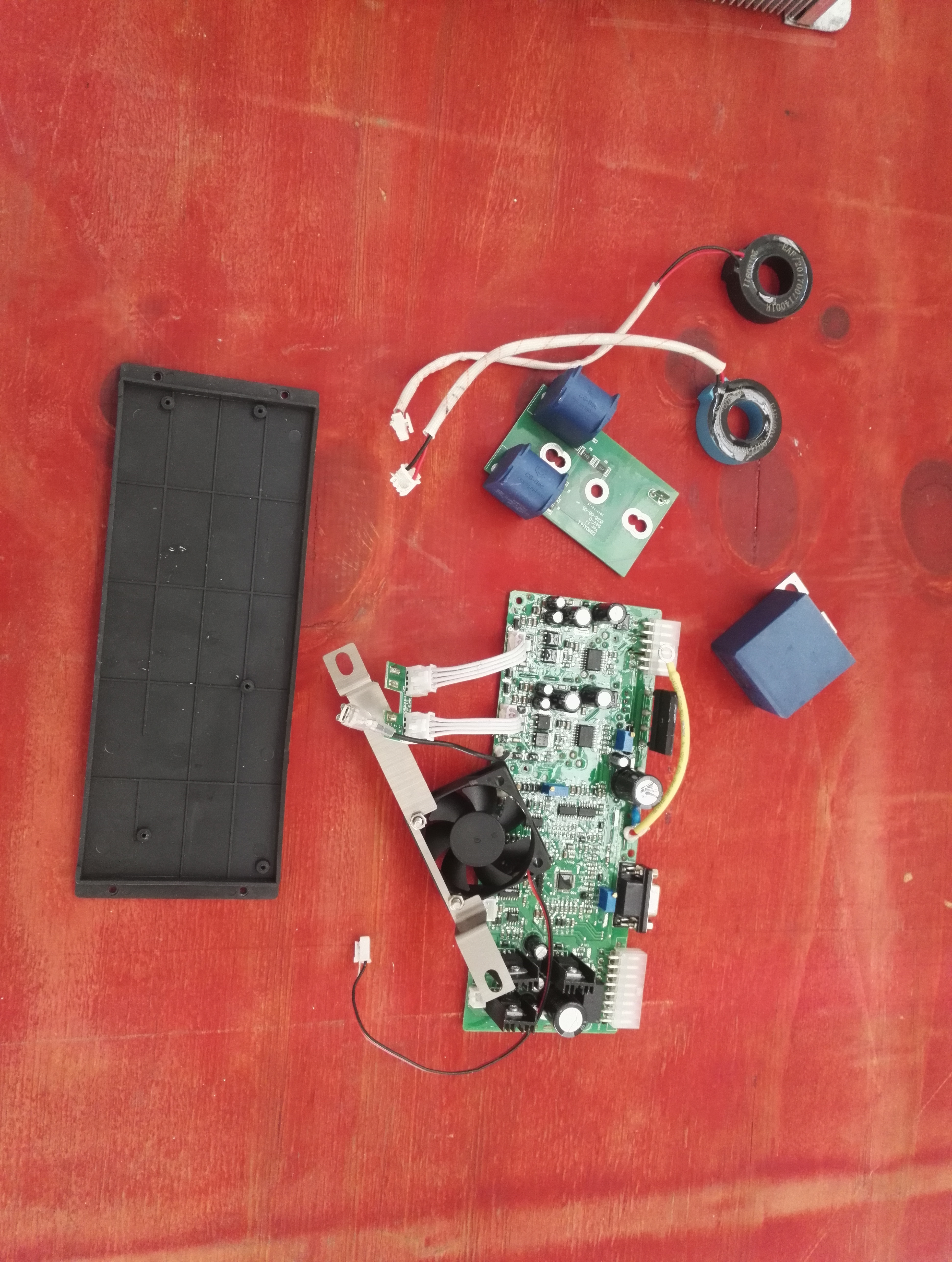

拆下来的配件如图2

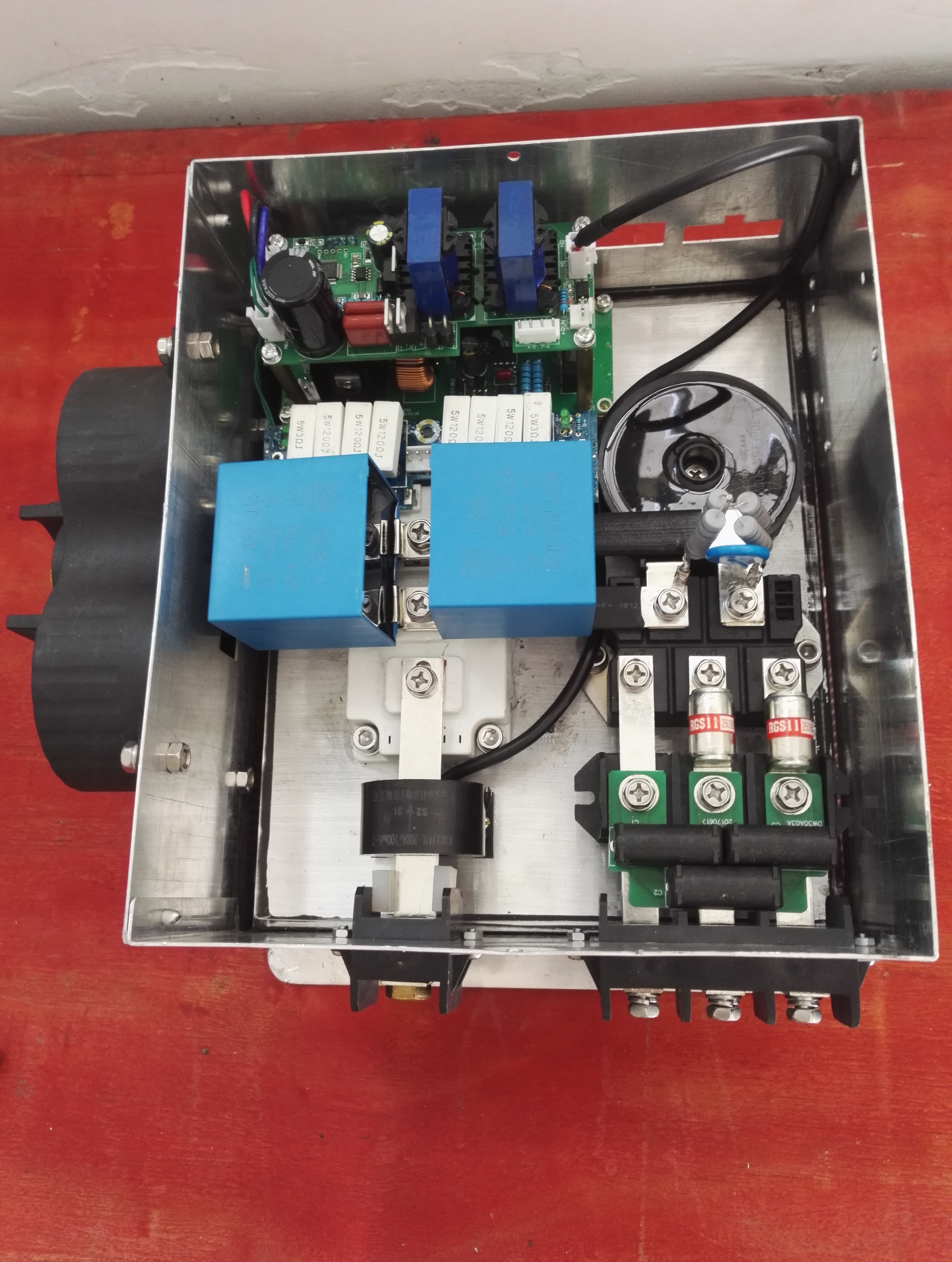

拆下后剩下的机芯图(IGBT接口板已换上)

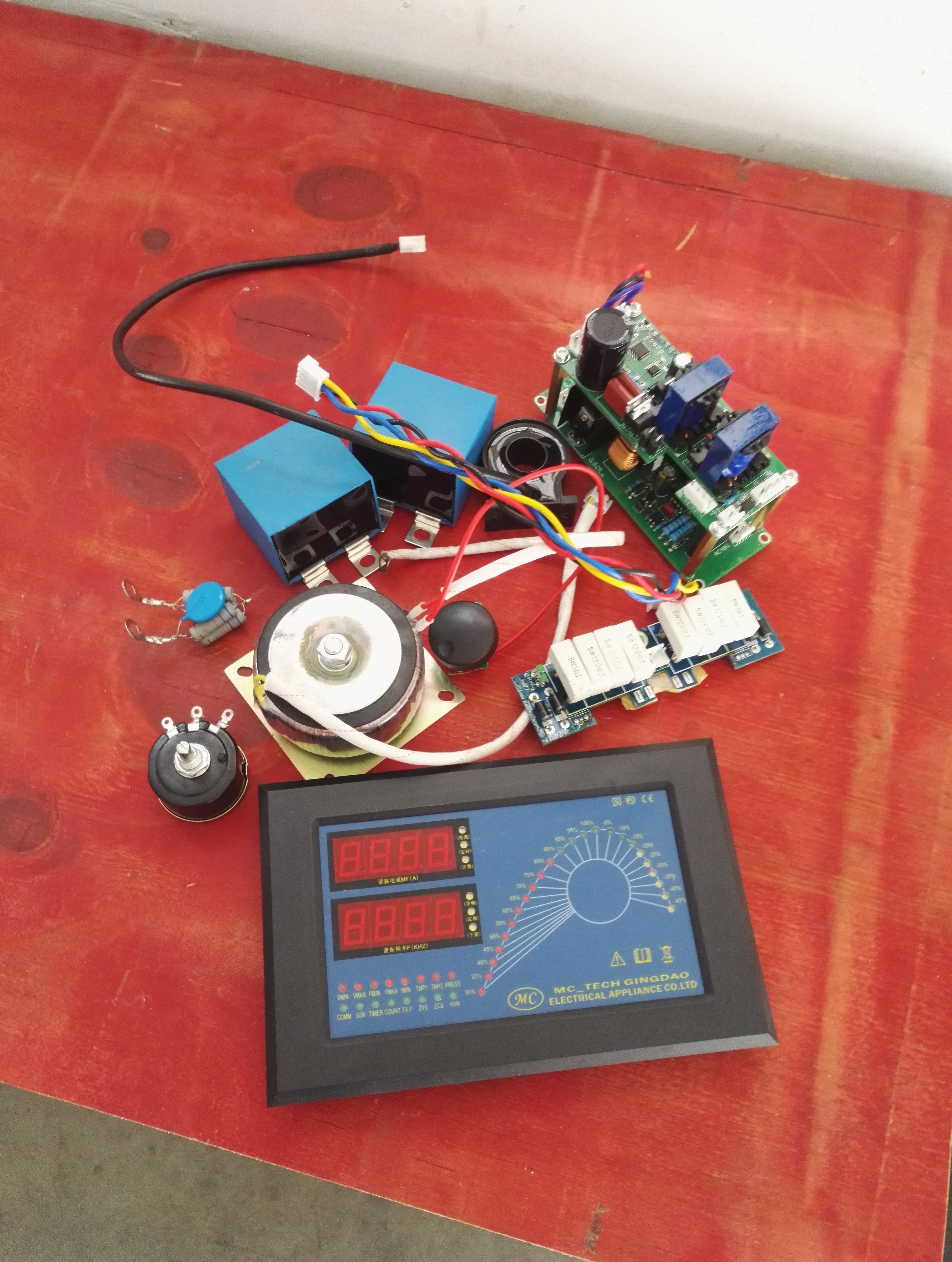

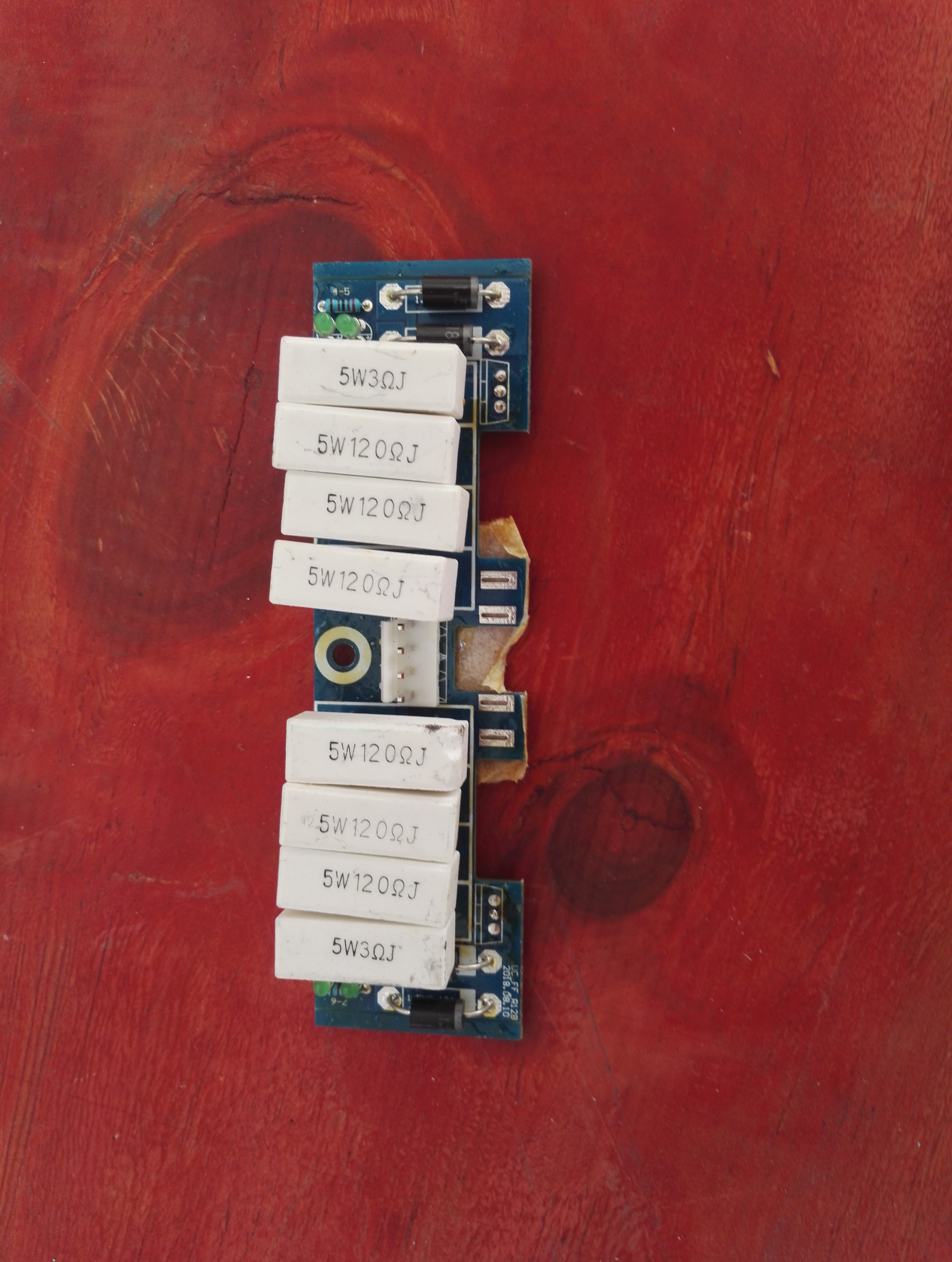

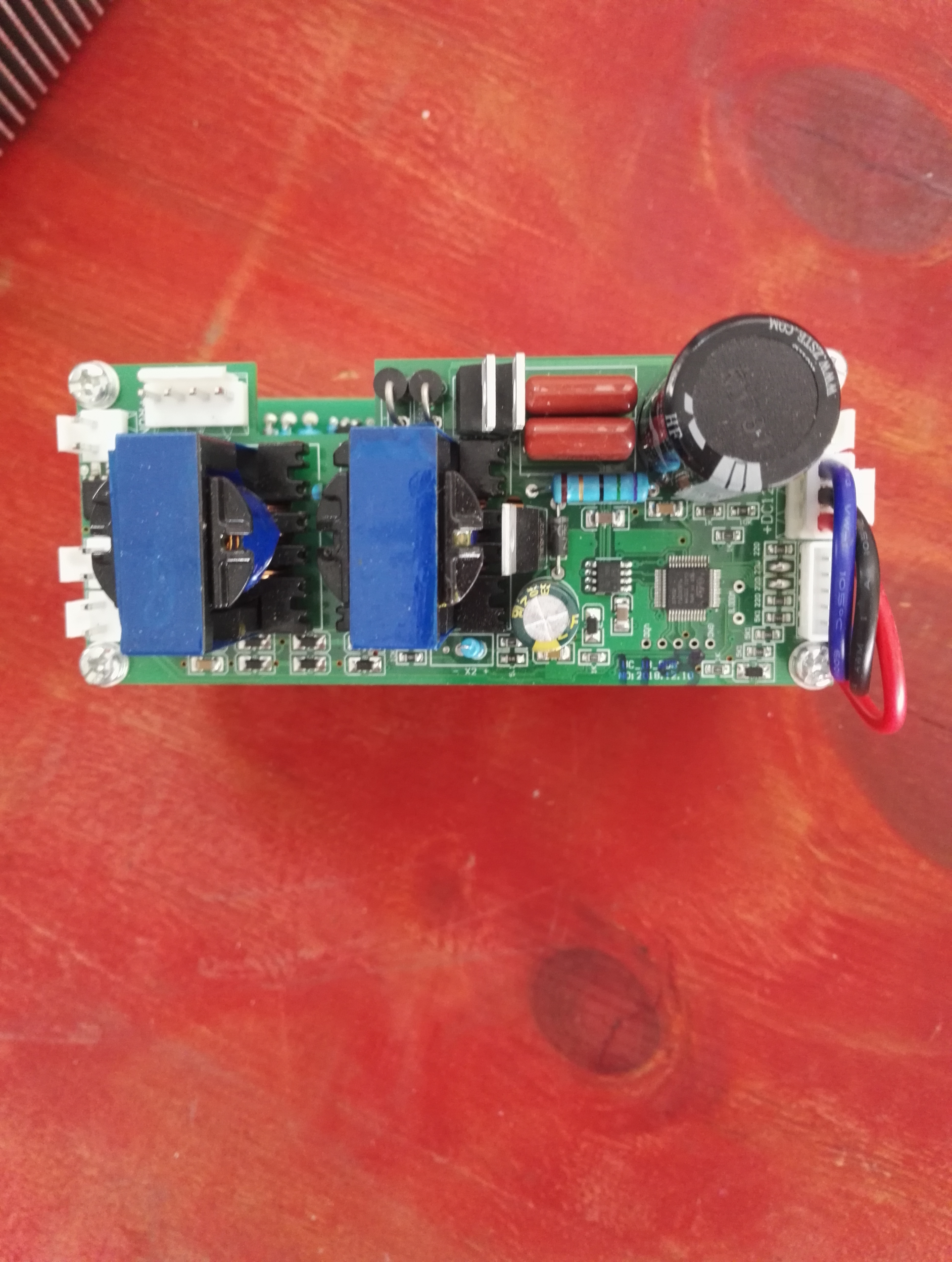

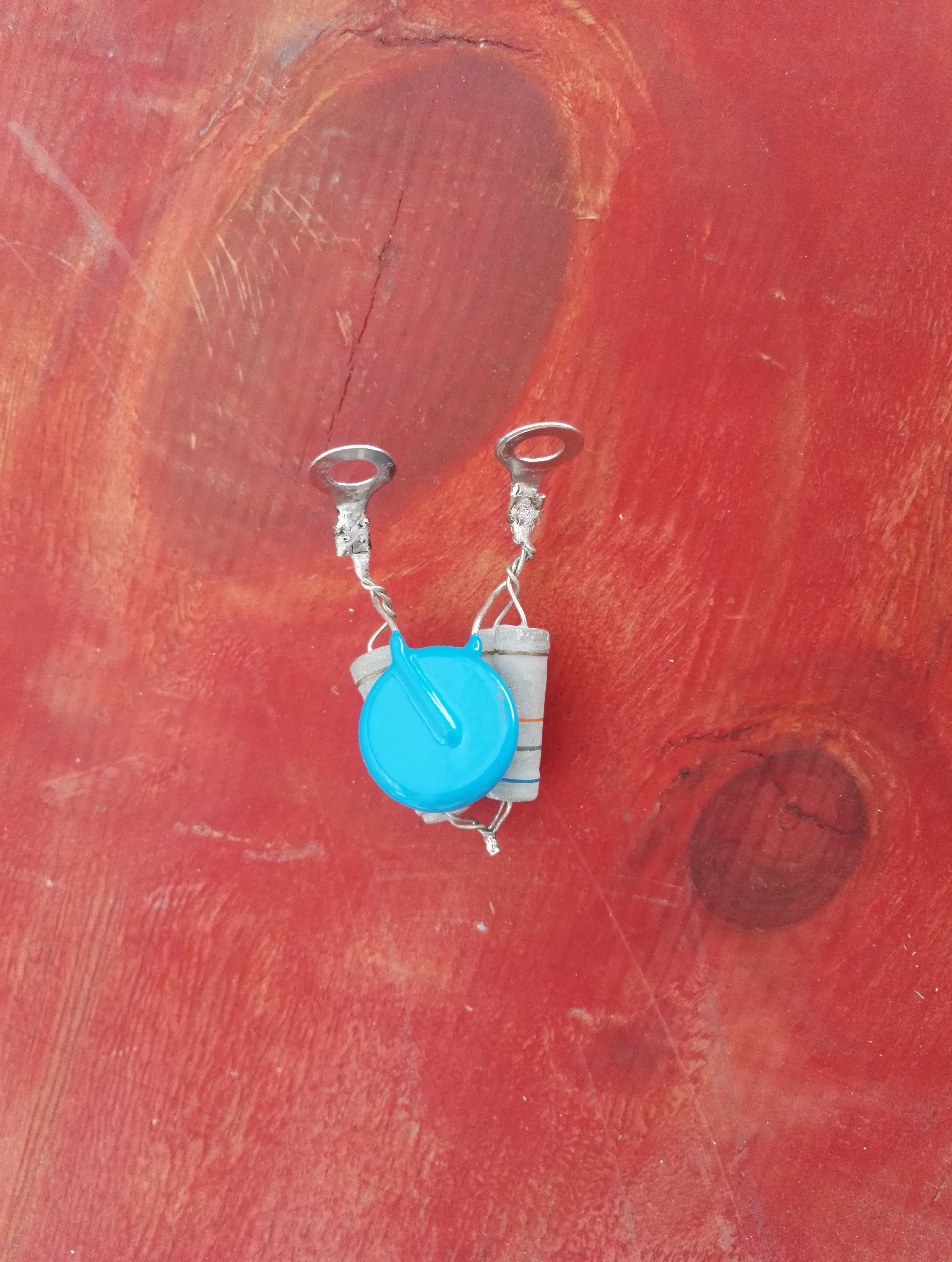

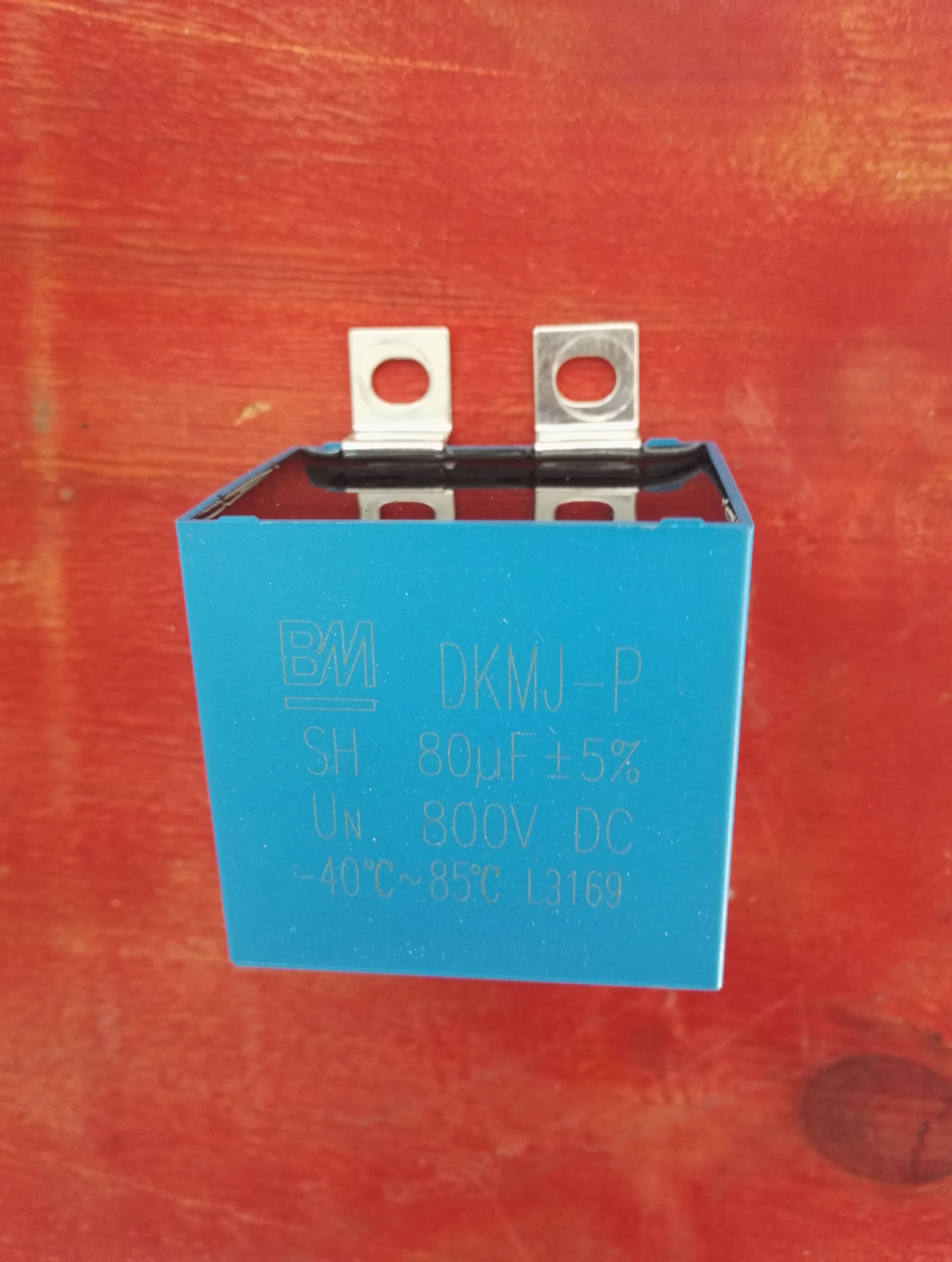

改装所需配件

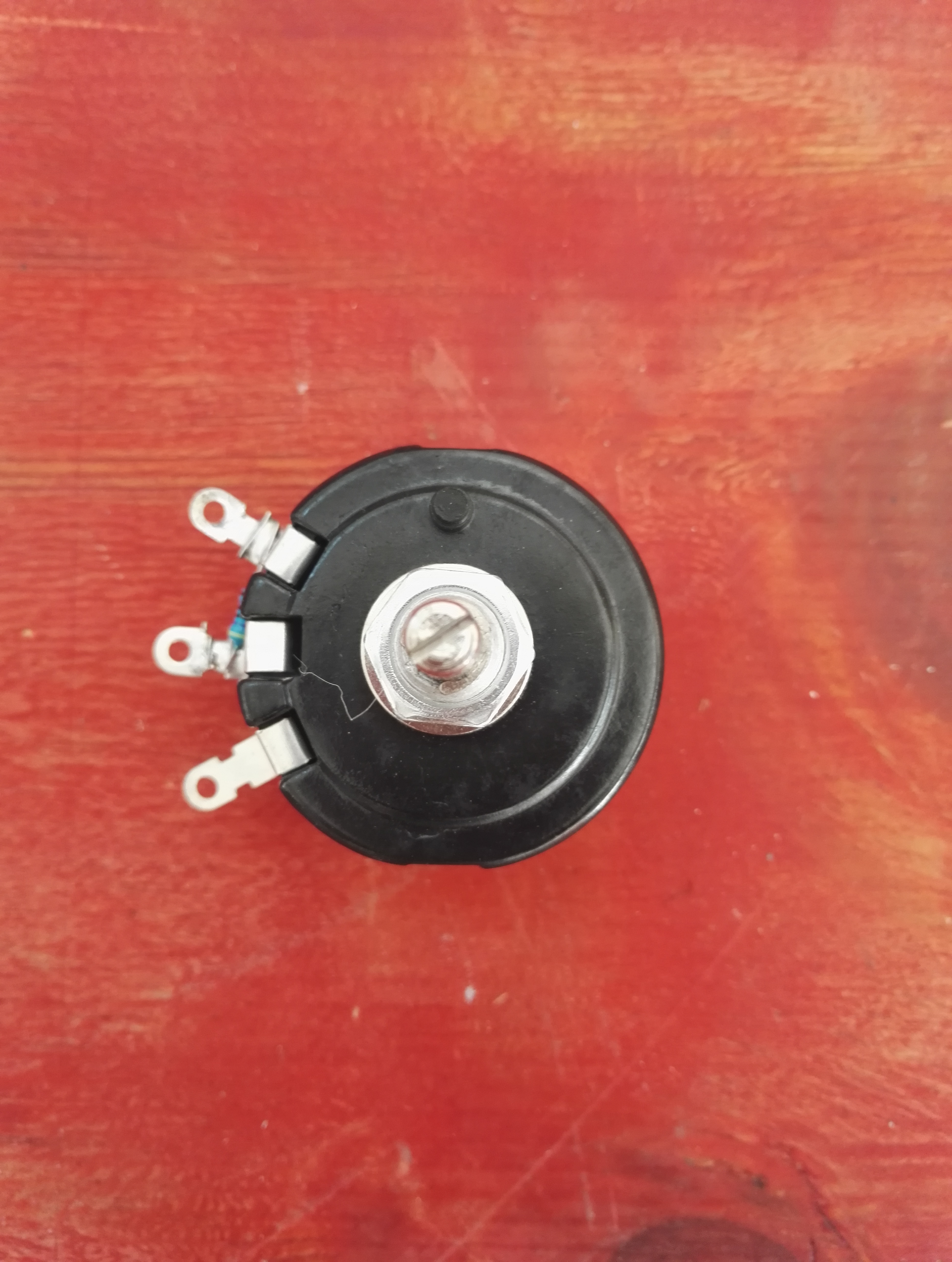

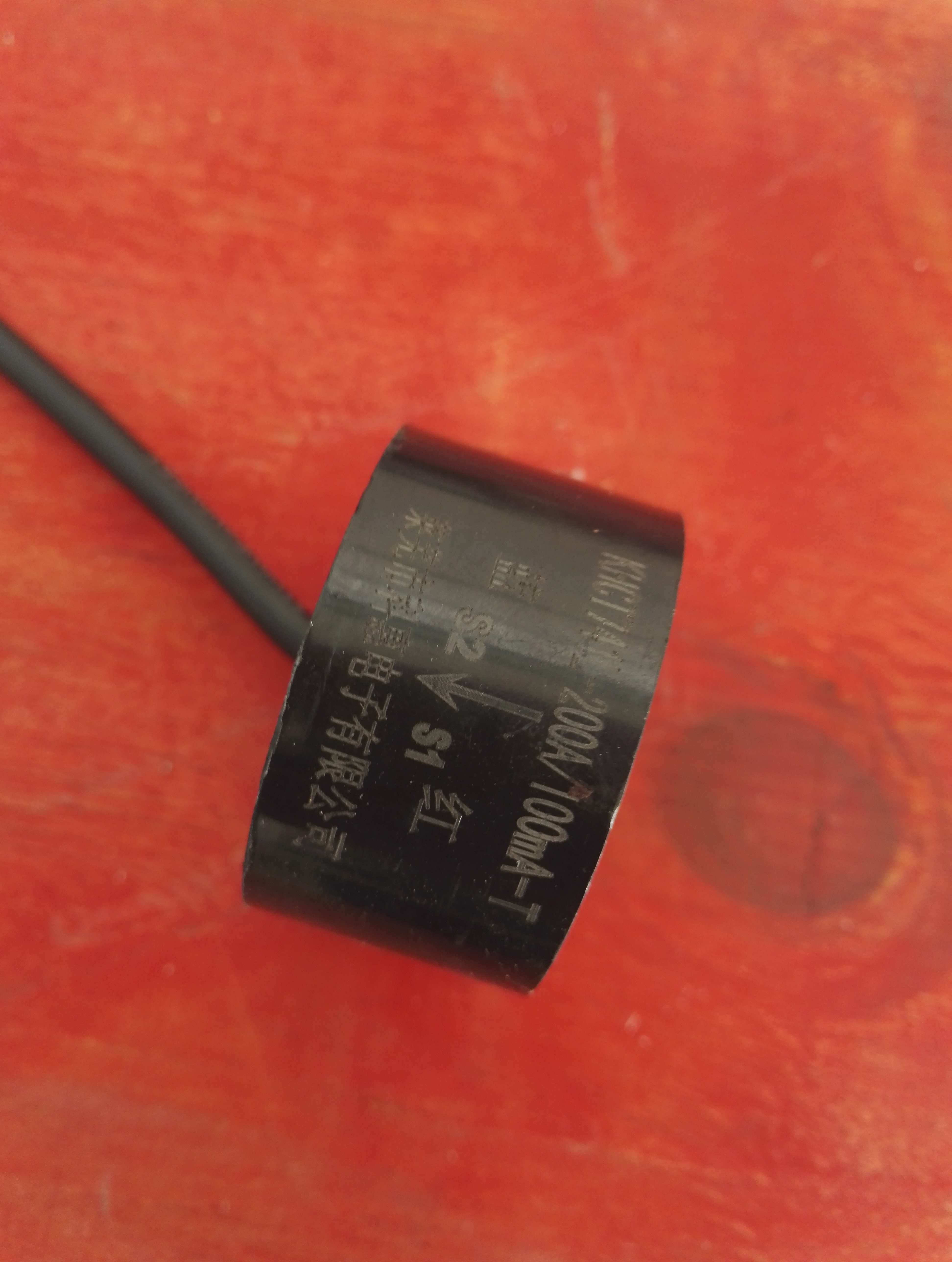

具体所需的配件清单

所有材料准备就绪后开工

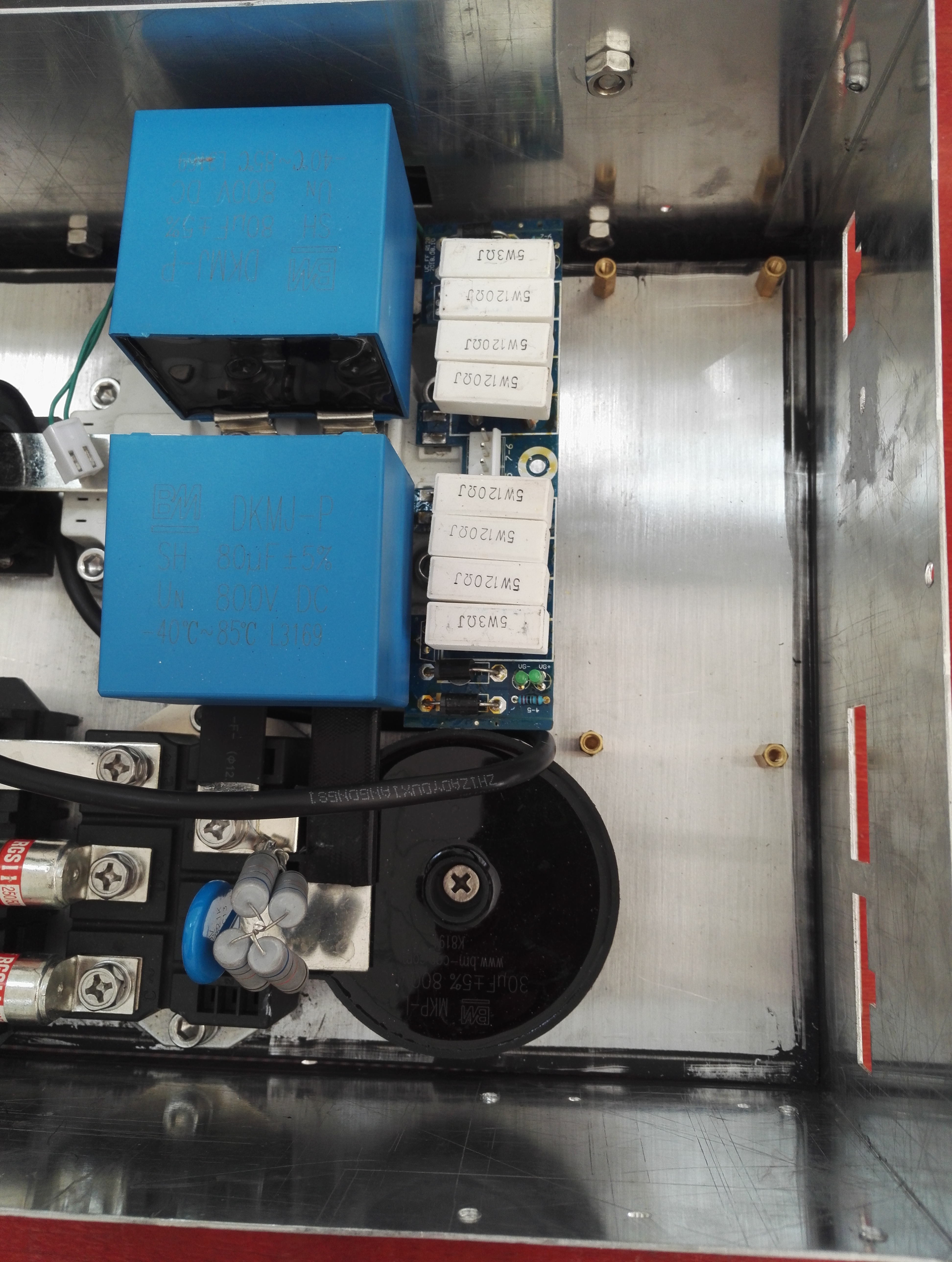

量好尺寸钻孔，先将主电路装好，为了节省时间，具体详细的钻孔步骤我就省了，这是装好主电路的图片，接下来装主板

接下来就是外部的连接线

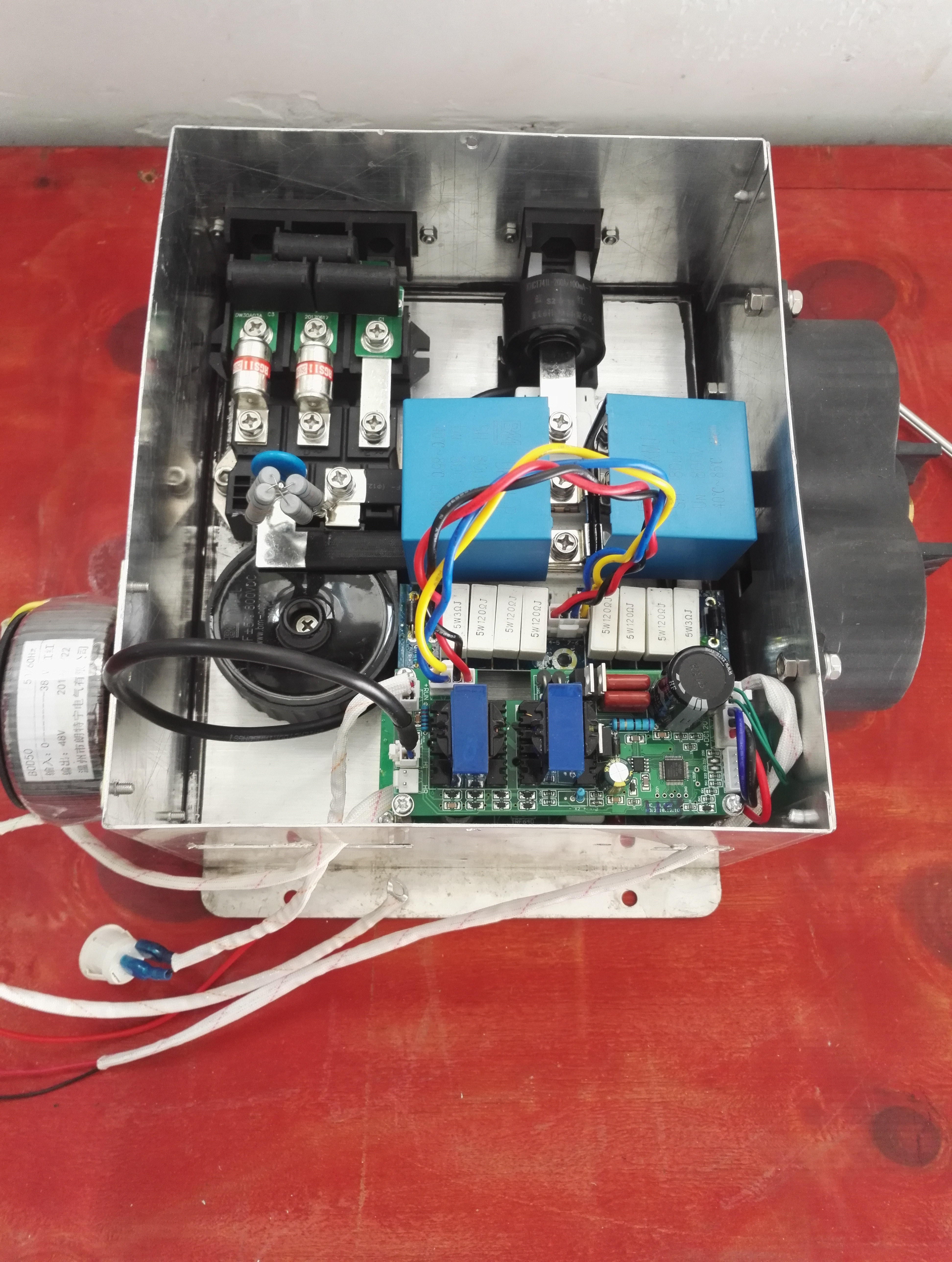

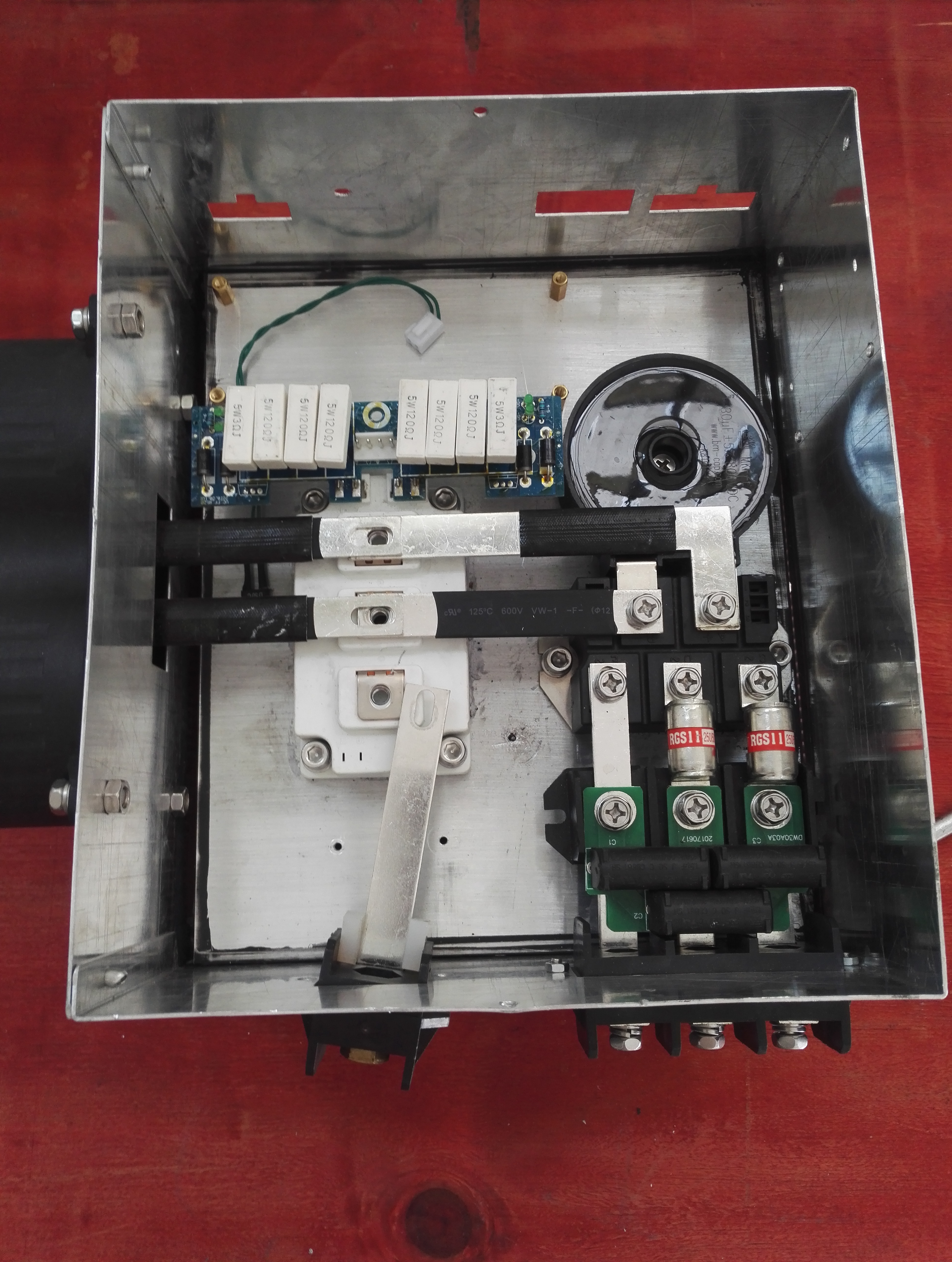

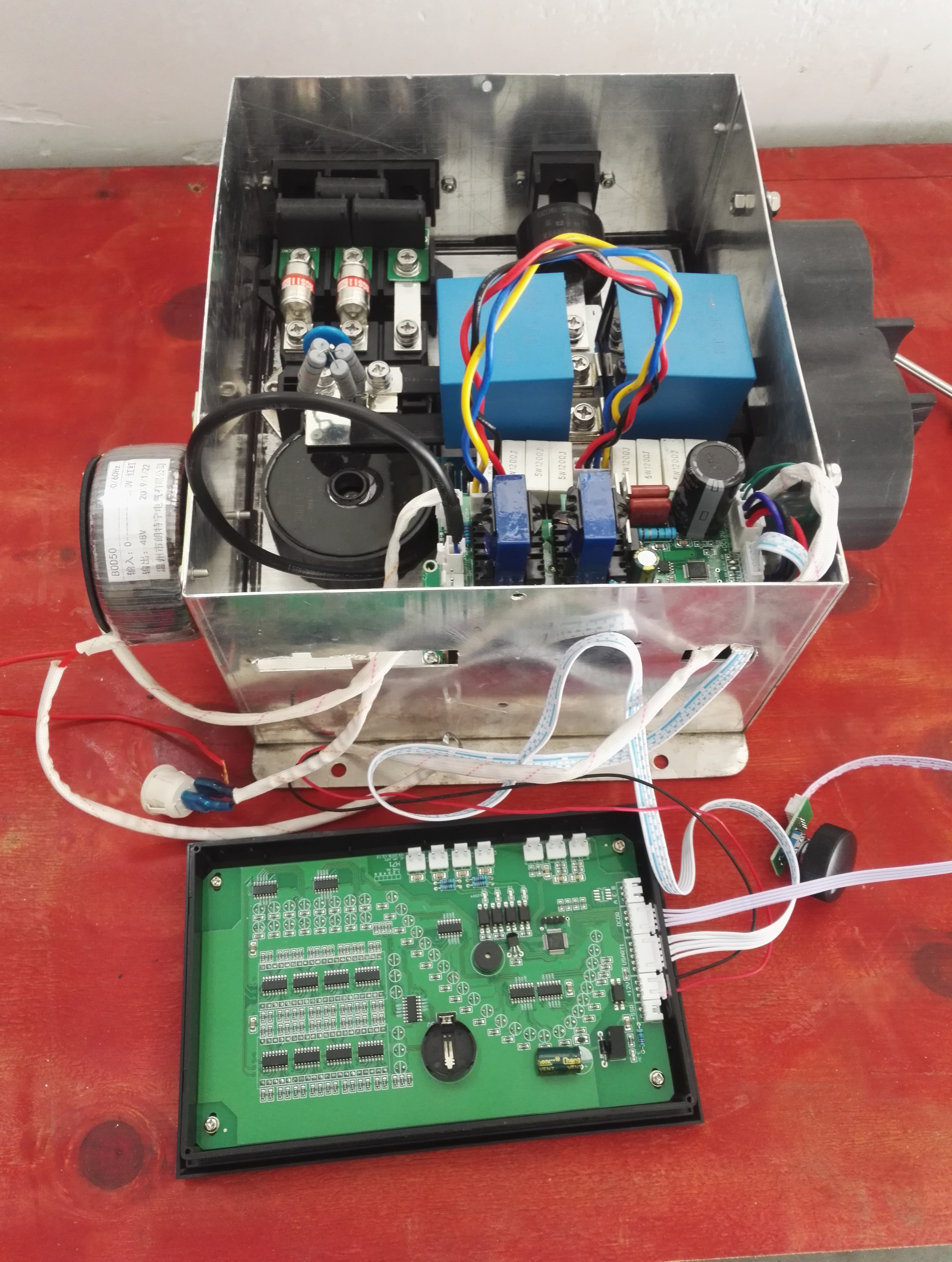

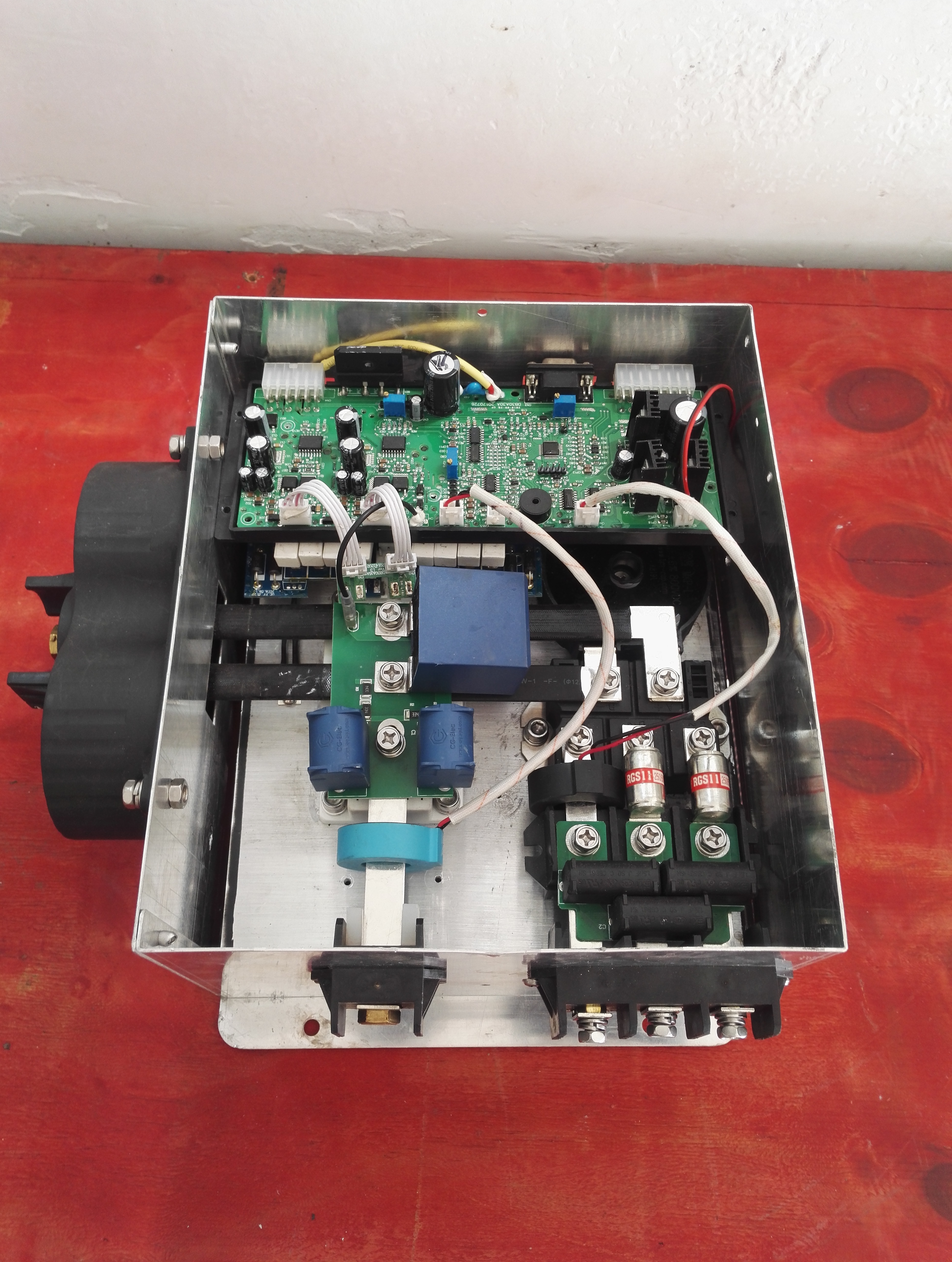

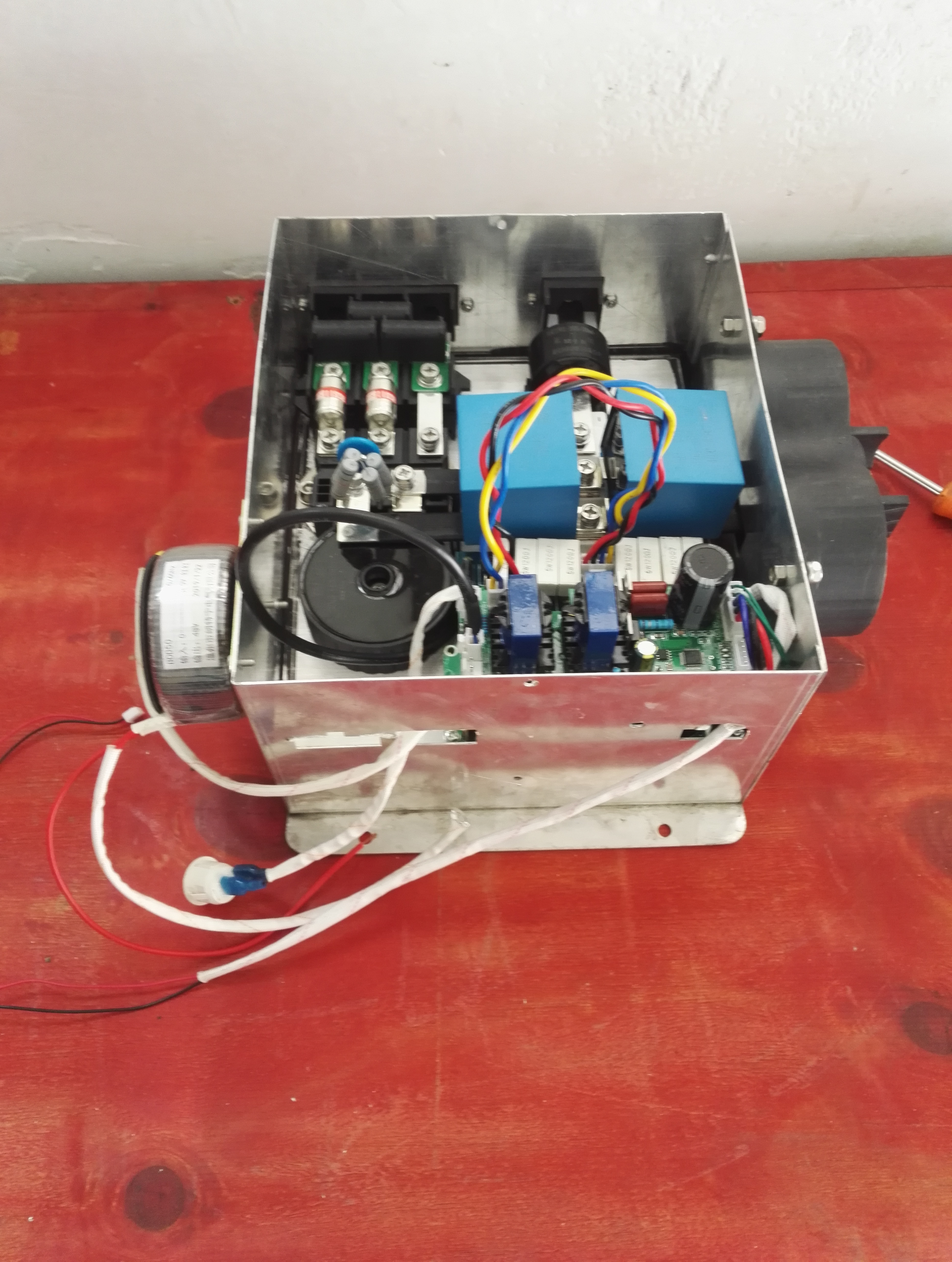

连好后的样子是这样的

明天继续更新带负载试验（期待更加精彩）

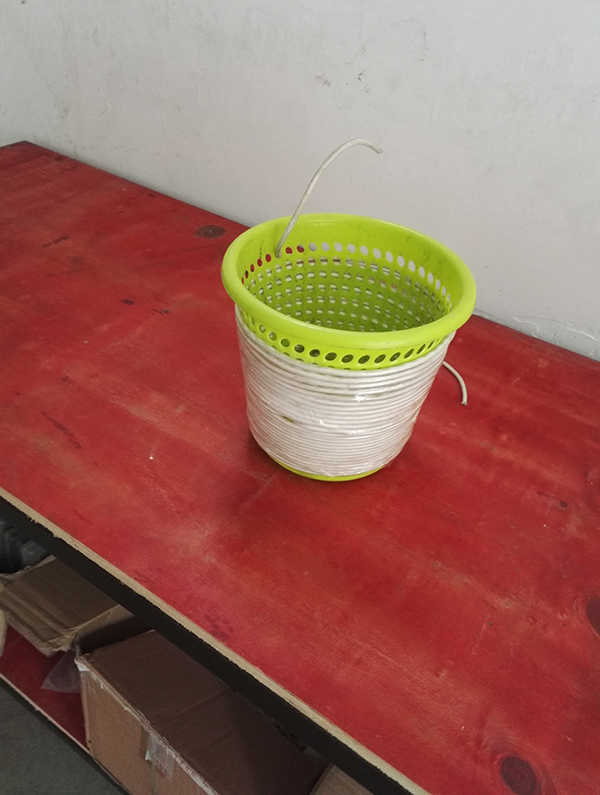

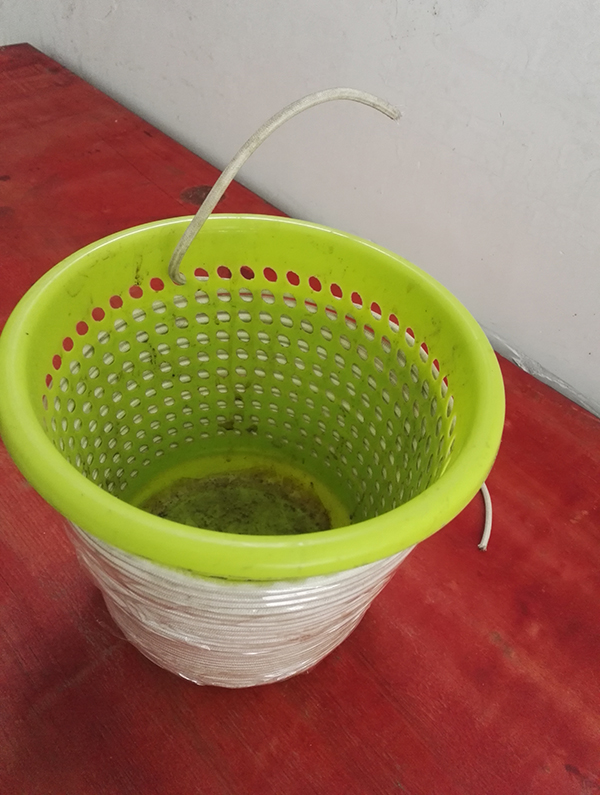

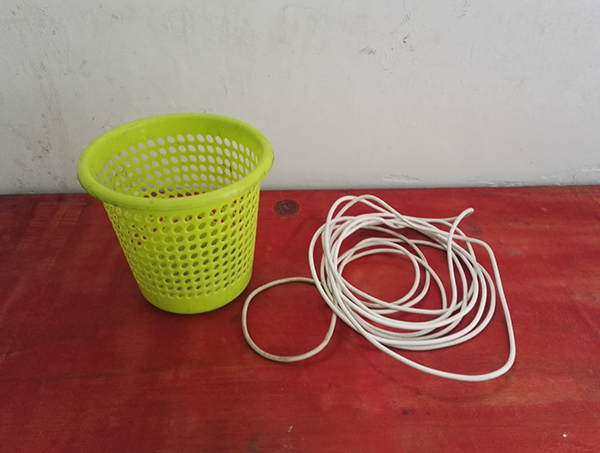

今天绕了个低压试机线圈如图

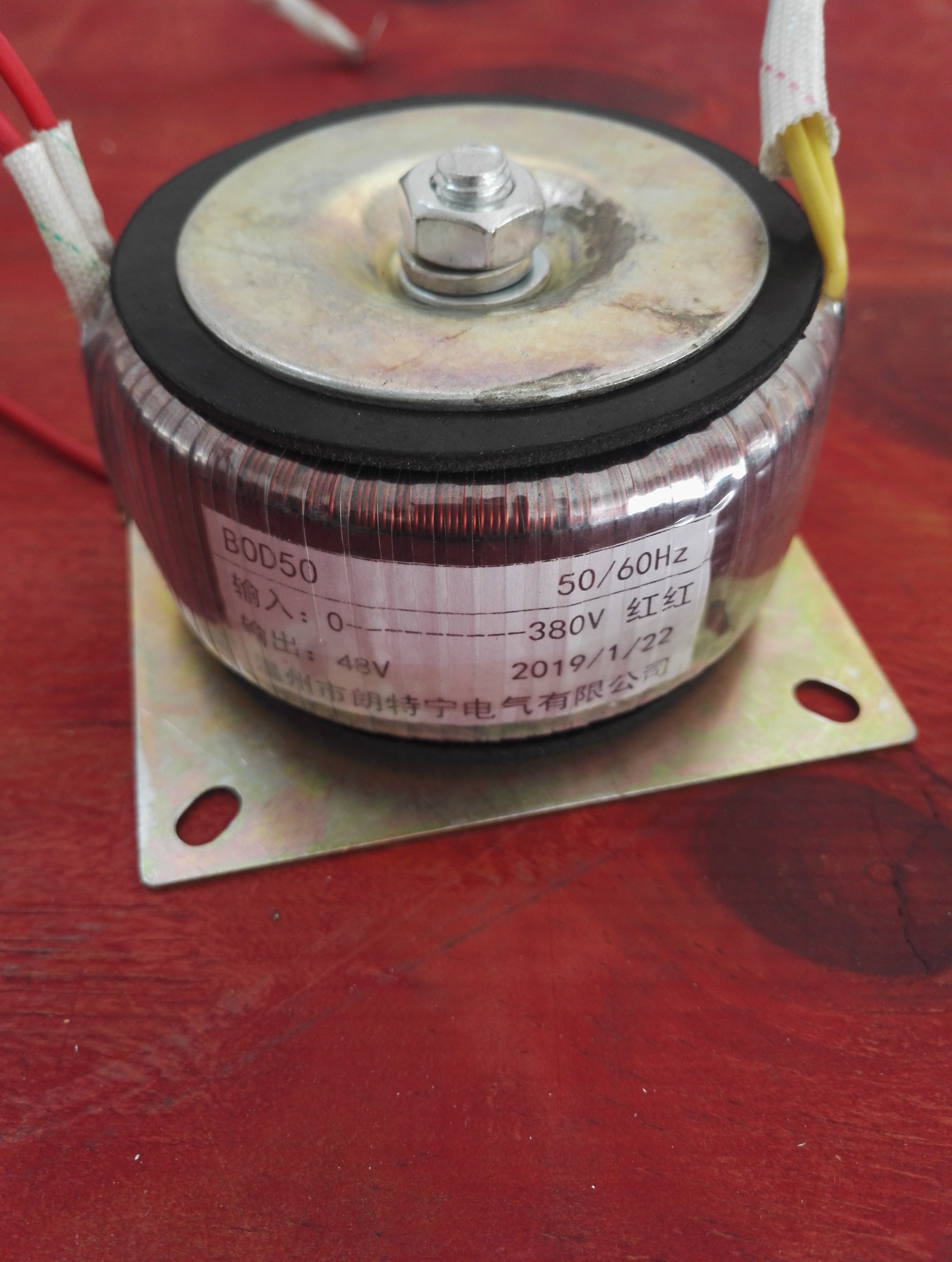

由于没有24V低压变压器，所以我把我之前做的纯正弦波逆变器拿出来，借用一下变压器，顺便测一下波型给大家看看。12~48V自动切换哦。

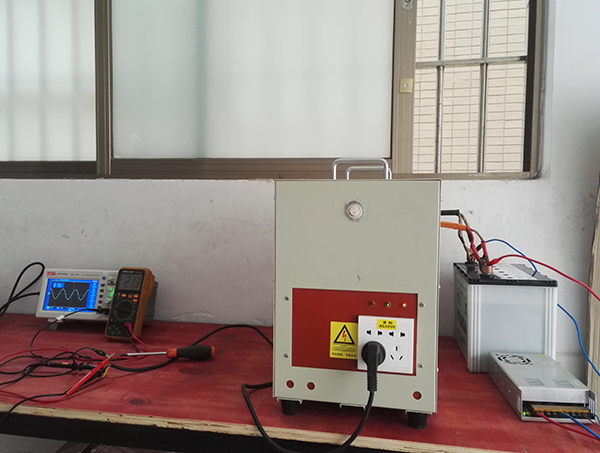

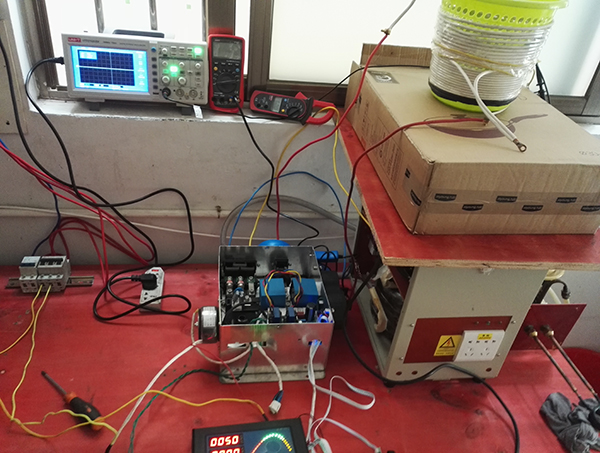

一切准备就绪，进入低压测试阶段

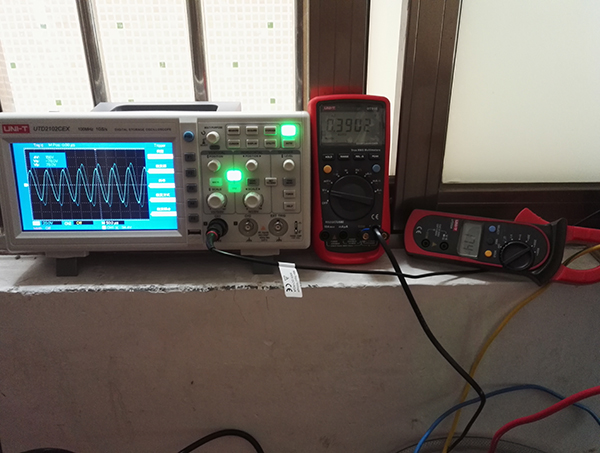

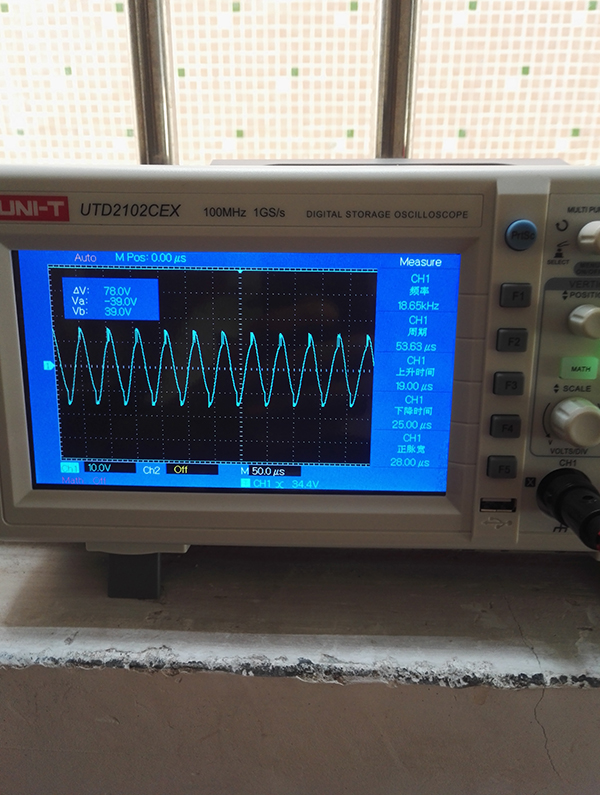

因为这是串联谐振，输出的波型非常标准的正弦波。关于LC振荡的文章，我在豪宇百科里有讲到过，大家可以去看看《什么是LC振荡》.《谐振电路分析》

这时我们可以看到，输入电流17.4A，输出电流39A。而且从LED屏上看到的谐振状态是100%最佳匹配

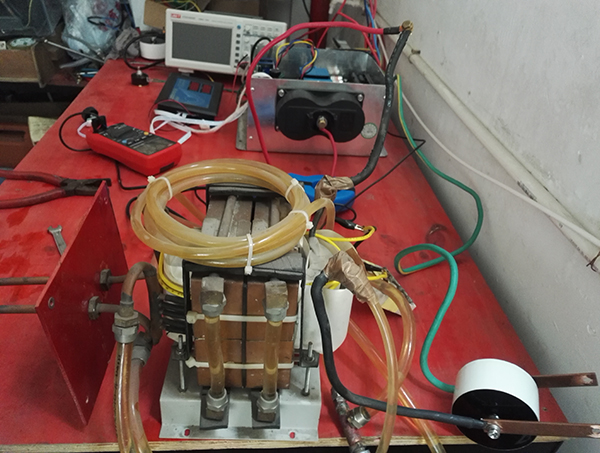

低压测试没问题后，准备上高压，首先我们找来一个高频变压器，磁芯是EE130两付，原边是20匝，预计功率上到15KW，上的是220V电压，大家可以看下波型，电流及频率，这个时候我们可以通过这个LED屏就可以观测到，这个谐振电路的匹配情况。

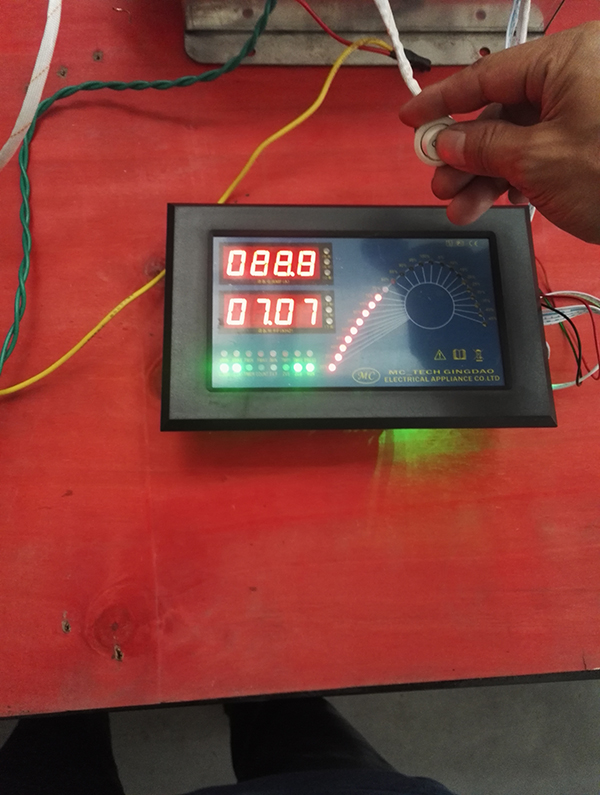

频率只有7.07KHZ，我们这个板子的最低频率是8KHZ，所以谐振电容大了，要减小谐振电容，就串了两个0.33UF的薄膜电容，两只并联，实际是0.66UF，接下来我们再看LED屏。

这时的频率高了，但还是没匹配好，那我们怎么知道有没有匹配好，我们这里有份LED屏的使用说明书可以去下载。因为我们没放工件，所以是空载下，屏的灯在左边，我们放工件进去就不同了。
今天我们就更新到这里，明天继续精彩表演。

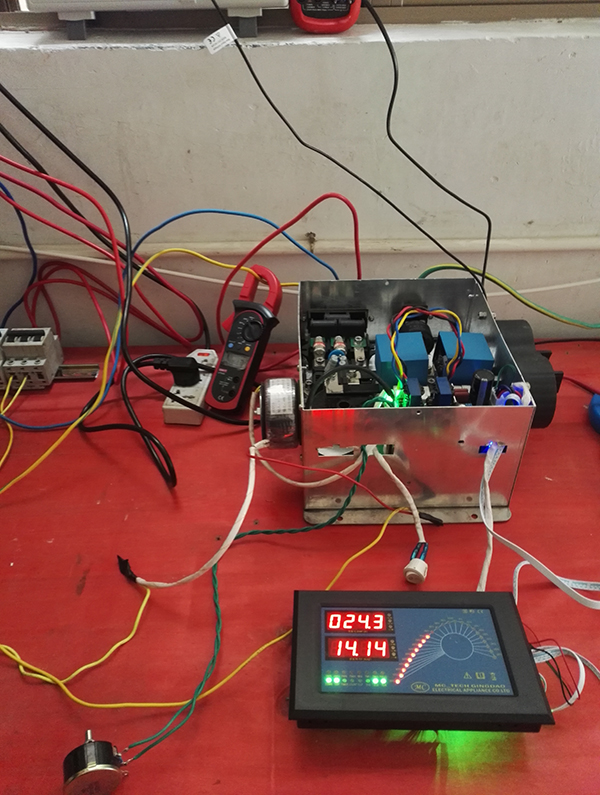

我们再去掉一个电容，只用一只0.33UF的电容，看一下效果怎样

加热的负载就是这样铁棒

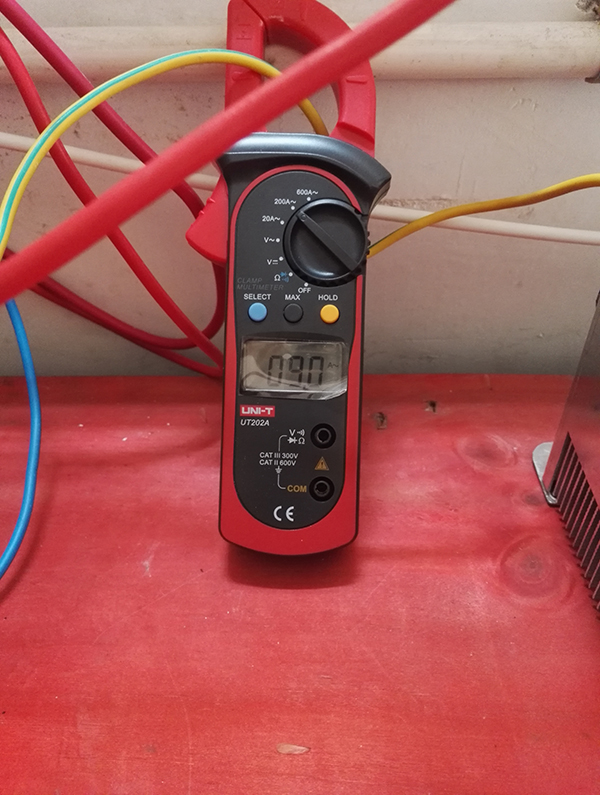

这时的输入电流（三相380V）

这时的输出电流（谐振回路电流）

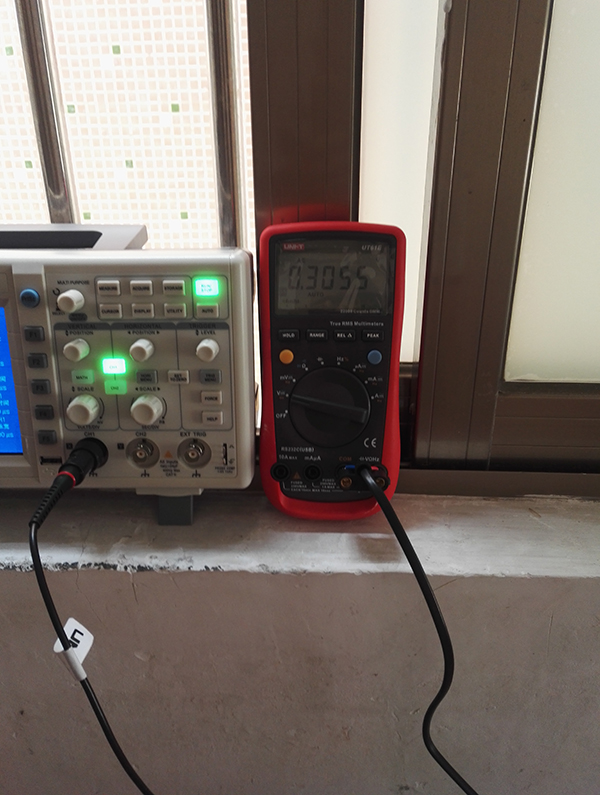

这时的波形（电流波形）

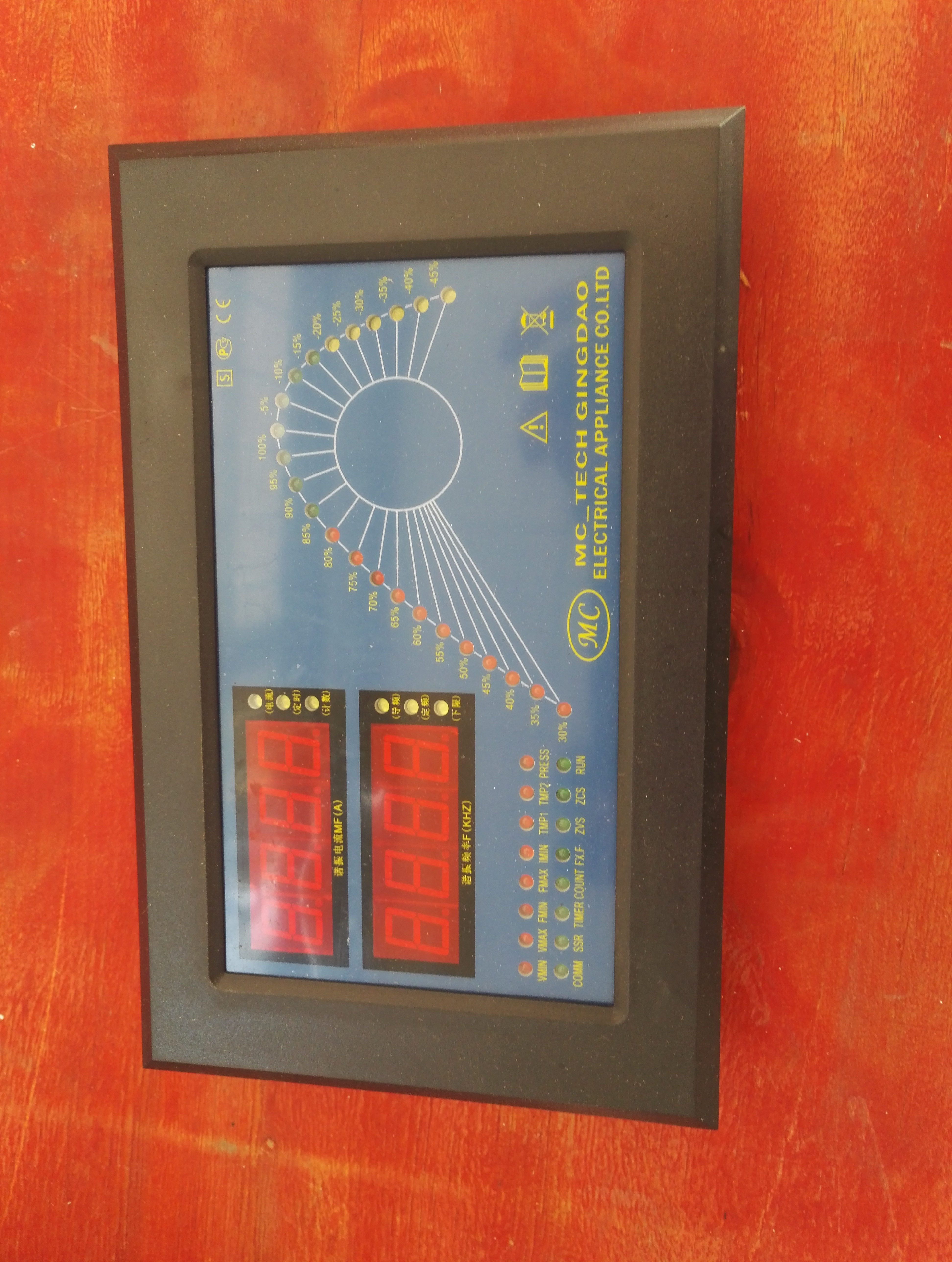

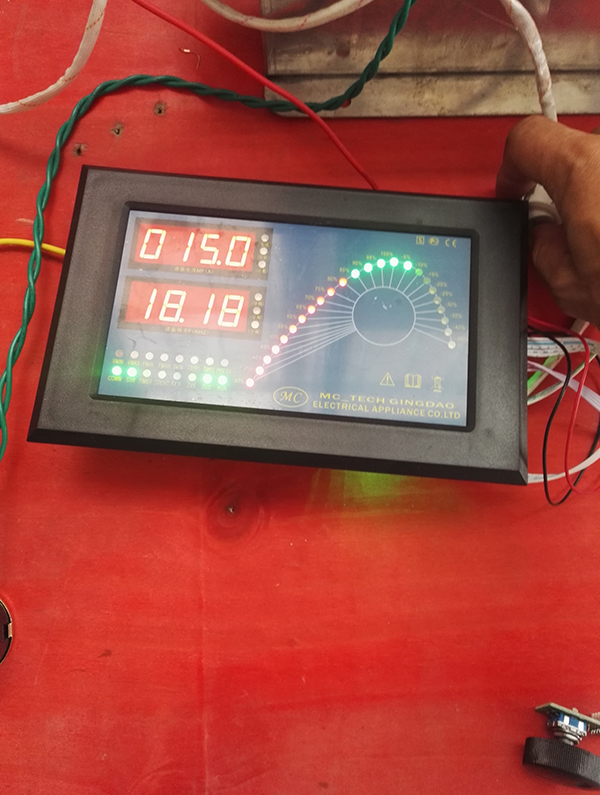

这是LED屏显示数值

这是试机视频

视频中这个屏的状态是最佳的，当然我们还有更多的试机视频以及生产中应用到的视频，我们会一步一步教大家。

板子购买地址：https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.25911debdzJYHf&ft=t&id=594746220489淘宝店铺

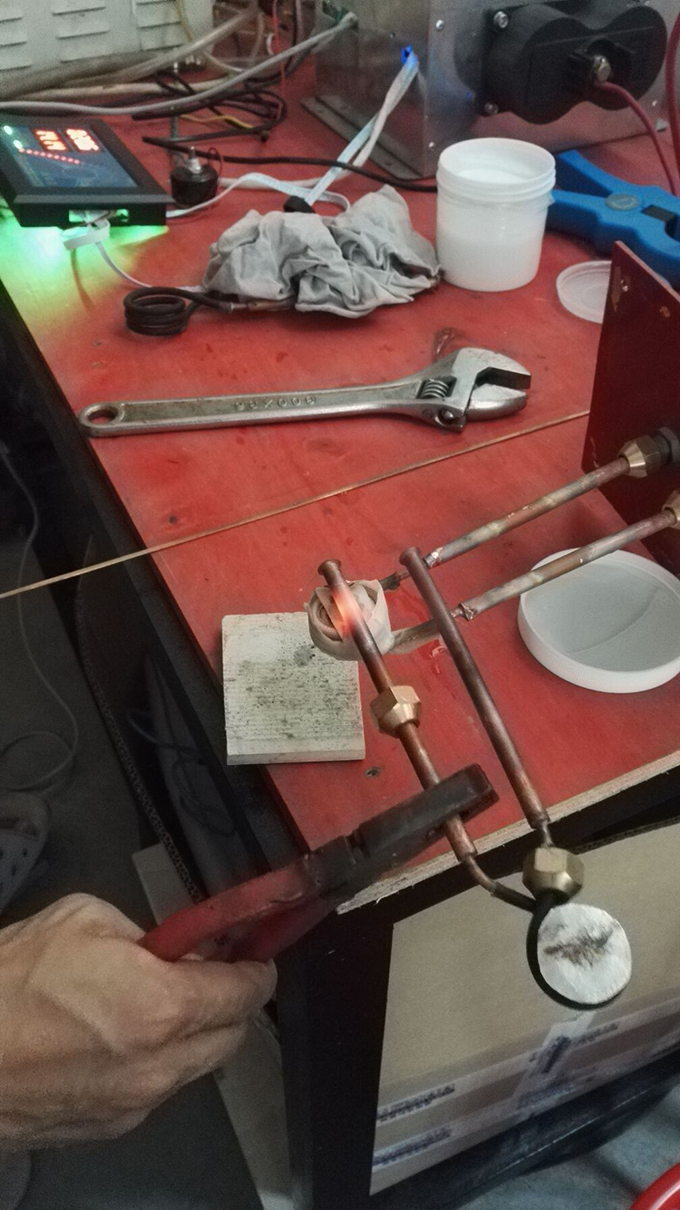

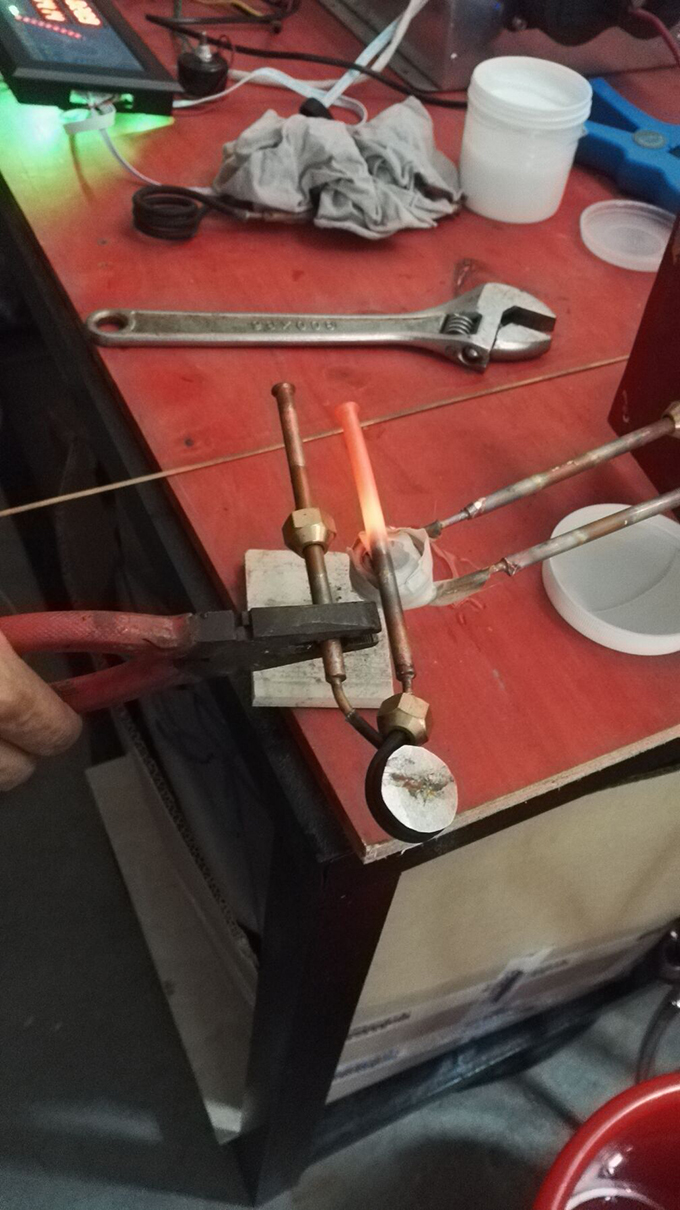

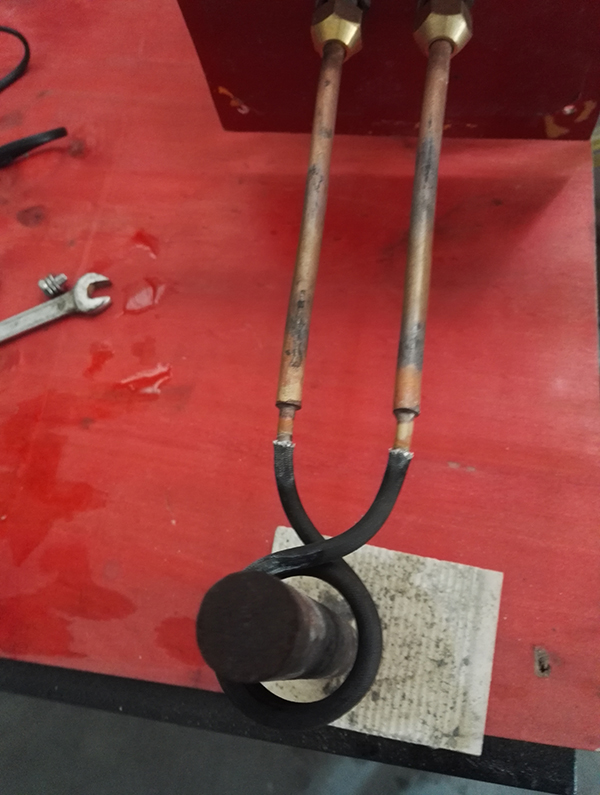

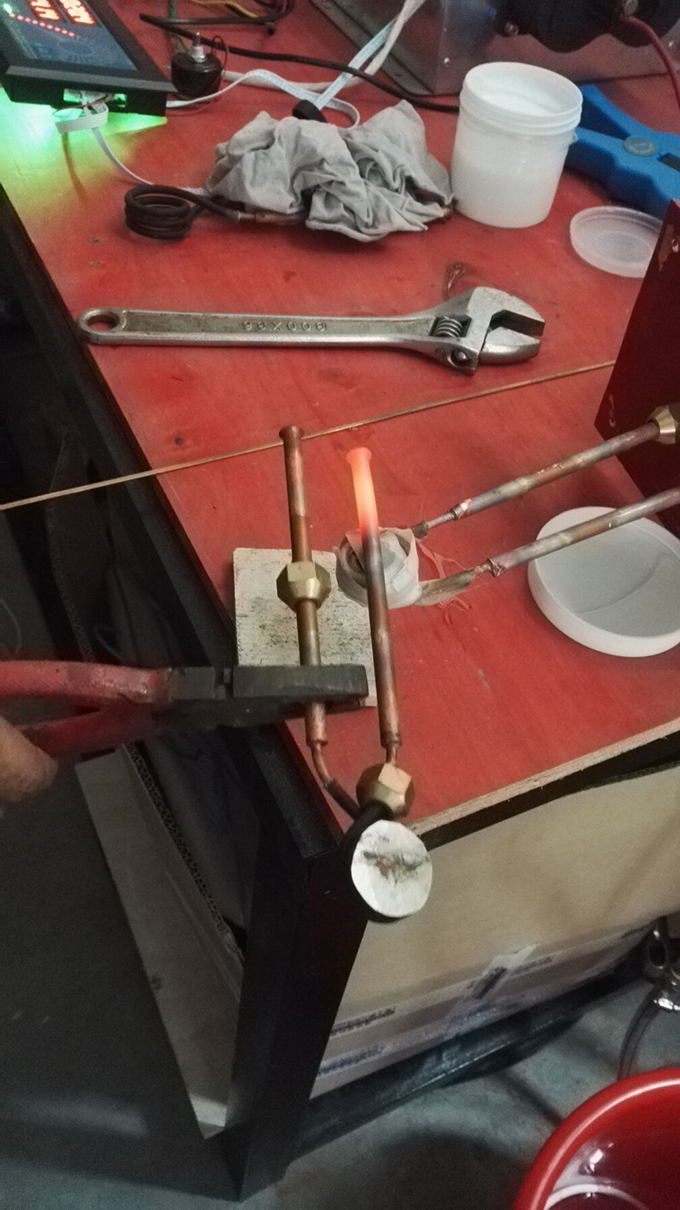

今天绕了个焊接线圈，试焊铜管，功率很大，烧红直径8mm厚度1mm的铜管只需3秒看来半桥板子对焊接还是可以的
