中频熔炼炉之钢壳中频电炉中磁轭有什么用?

文章出处:https://www.zs-haoyu.cn 人气:1,105 views发表时间:2019-07-24

磁轭是硅钢片垒叠制成的轭铁,它均匀对称地分面在感应圈的四周,它的作用是约束感应圈漏磁向外扩散,提高感应加热的效率,另外作为磁屏蔽减少炉架等金属构件 的发热,还起到加固感应器的作用。

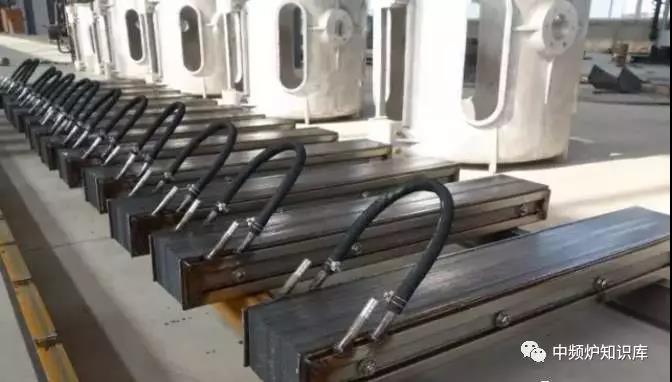

中频熔炼炉磁轭

中频炉炉体内置仿形磁轭,磁轭屏蔽能减少漏磁,防止炉体发热,提高效率。同时磁轭起支撑固定感应圈作用,使炉体达到高强度、低噪音。

磁轭是采用冷轧硅钢片,不锈钢夹板制作的月牙形磁轭,铁芯与线圈的结合面为圆弧面,压紧处是一个面而不是过去的一条线,这种的结构压紧效果好、漏磁少。硅钢片叠装后,用专用夹板加紧,而不用专用的穿心螺杆加紧,此种结构能充分利用硅钢片的导磁面积,减少中频感应熔炼炉炉体局部发热的可能性。

磁轭的构成及工作原理

磁轭通常指本身不生产磁场(磁力线)、在磁路中只起磁力线传输的软磁材料、磁轭普遍采用导磁率比较高的软铁、A3钢以及软磁合金来制造,在某些特殊场合,磁轭也有用铁氧体材料来制造的。
由于磁轭的存在,我们可以把通电线包(线圈)、永磁体生产的磁力线传到我们需要的地方,这点有一点象电路
在磁轭与不锈钢板夹之间装有特殊设计的水冷散热器,中频感应炉在运行状态下,保证上磁轭处于常温状态,防止因磁轭温度甚高而导致其变形,从而加强了对感应圈的支撑,提高了炉子整体强度。
